كيف يمكن لأدوات سحب الكابلات الكهربائية تقليل وقت التثبيت دون الإضرار بالكابل؟

الخطوط العريضة ووعد القارئ

ما سوف تبتعد عنه

• خريطة باللغة الإنجليزية البسيطة لفئات الأدوات وما يتم إصلاحه فعليًا في الموقع.
• جدول قرارات يمكنك نسخه إلى قائمة مراجعة الشراء الداخلية.
• سير عمل قابل للتكرار (ما قبل السحب → السحب → ما بعد السحب) مما يقلل الاحتكاك وإعادة العمل.
• ملاحظات تركز على المشتري لمقارنة الموردين بما يتجاوز "أدنى سعر".

نقاط الألم الأكثر شيوعًا في سحب الكابلات

على الورق، يعتبر سحب الكابل "مجرد قوة جر". في الواقع، إنها مشكلة في النظام: هندسة المسار، وحالة السطح، ووزن الكابل، والتشحيم، التحكم في التوتر، والتعامل مع الانضباط، كلها معًا. فيما يلي نقاط الألم التي تظهر في كل من عمليات سحب القنوات الصغيرة ومنشآت الخنادق الكبيرة.

1) طفرات الاحتكاك التي توقف السحب

الاحتكاك ليس موحدا. إنه يرتفع عند الانحناءات والإزاحات وانتقالات مجاري الهواء ونقاط الدخول القاسية. إذا لم تتمكن من إدارة تلك الارتفاعات، فسوف تحصل عليها التوقفات، أو ارتفاع درجة الحرارة عند نقاط الاتصال، أو "سحب البطل" الذي يتجاوز التوتر الآمن.

2) جرجر غلاف الكابل وتلف العزل

غالبًا ما يأتي الضرر من الأساسيات: الحواف الحادة عند فتحات مجاري الهواء، أو السحب عبر قواعد الخنادق الخشنة، أو وضع البكرات بعيدًا جدًا، أو سحب الرؤوس التي لم يتم حجمها ومحاذاة بشكل صحيح.

3) مخالفات نصف قطر الانحناء في الزوايا وغرف التفتيش

حتى عندما يعتقد الطاقم أنهم "أخذوا الأمور ببطء"، فإن إعداد الزاوية السيئ يمكن أن يؤدي إلى انحناءات ضيقة. يمكن أن يؤدي ذلك إلى تقصير عمر الكابل وإنشاء أخطاء مستقبلية.

4) التوتر والالتواء غير المنضبط

يمكن أن يؤدي الالتواء إلى الضغط على الموصلات وخلق مشكلات في التعامل مع مجرى النهر. كما يؤدي ضعف التحكم في التوتر إلى زيادة المخاطر التي تتعرض لها أطقم العمل والمعدات. هذا هو المكان الذي يهم فيه خط السحب الصحيح والدوران ونهج الشد.

5) فقدان الإنتاجية من أدوات التجربة والخطأ

إذا وصل الطاقم "بالأشياء الصحيحة في الغالب"، فسوف يقضون وقتًا في الارتجال - وغالبًا ما تكون النتائج جيدة اليوم وتفشل لاحقًا. عادةً ما تكون مجموعة الأدوات المخططة أرخص من عملية إعادة سحب واحدة.

مجموعات الأدوات التي تحل نقاط الألم هذه

تغطي مجموعة الأدوات القوية ثلاث وظائف:مرشد(التحكم في المسار والانحناء)،يحذب(توفير الجر بأمان)، ويحمي(منع التآكل والسحق والالتواء). أدناه هي الأساسيةأدوات سحب الكابلات الكهربائيةالمجموعات وكيفية رسم خريطة لمشاكل العالم الحقيقي.

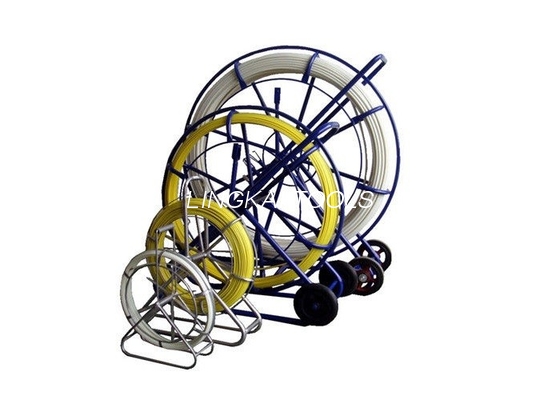

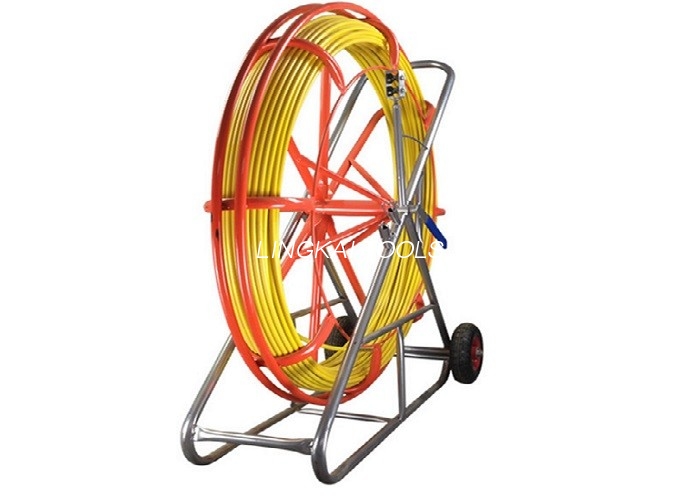

أ) قضبان مجاري الهواء وأنظمة الأسماك

• ماذا يفعلون:أنشئ مسارًا تجريبيًا عبر القناة/القنوات حتى تتمكن من سحب حبل/خط دون إتلاف الكابل.
• ما يصلحونه:الوقت الضائع في "كيف يمكننا الحصول على خط؟" وفشل الخط التجريبي على المدى الطويل.
• ما الذي تبحث عنه:قطر القضيب الصحيح للصلابة، ونظام فرامل للتحكم في الدفع، وإطار مستقر أثناء الدفع/السحب.

ب) بكرات الخط المستقيم وبكرات الخنادق

• ماذا يفعلون:ارفع الكابل وقم بتوجيهه بعيدًا عن الأرض لتقليل الاحتكاك وحماية الغلاف.
• ما يصلحونه:سحب الضرر والتمزق وقوة السحب غير المتساوية عبر الطريق.
• ما الذي تبحث عنه:الحمل المقدر، وتصميم المحمل، وتباعد الأسطوانة الذي يتوافق مع وزن الكابل وظروف المسار.

ج) بكرات الزاوية، وبكرات غرف التفتيش/البئر، وحماية الدخول

• ماذا يفعلون:التحكم في نصف قطر الانحناء عند الزوايا وحماية الكابل عند نقاط الدخول/الخروج.
• ما يصلحونه:مخالفات الانحناء، والسترات المكسرة عند الحواف، والاحتكاك عند الزوايا.
• ما الذي تبحث عنه:أسطح دوارة ناعمة، وإطارات ثابتة، وسهولة التثبيت/الوضع.

د) مقابض الكابلات (سحب الجوارب) وسحب الرؤوس

• ماذا يفعلون:قم بنقل قوة السحب بالتساوي إلى الكابل (أو إلى العين/الرأس الجاذبة)، مما يقلل الضغط الموضعي.
• ما يصلحونه:الانزلاق وتلف الموصل بسبب العقد المرتجلة ووصلات السحب غير الآمنة.
• ما الذي تبحث عنه:نطاق القبضة الصحيح، وجودة الشبكة، والربط الآمن، والتوافق مع الدوارات.

هـ) الدوران والحلول المضادة للالتواء وإدارة خط السحب

• ماذا يفعلون:قلل من نقل الالتواء وحافظ على محاذاة نظام السحب.
• ما يصلحونه:الالتواء والالتواء والسحب غير المستقر.
• ما الذي تبحث عنه:تصنيف الحمل المطابق للنظام والدوران السلس تحت التوتر.

و) الروافع والساحبات والرافعات وآلات الدفع والسحب

• ماذا يفعلون:توفير جر متحكم فيه، خاصة لعمليات السحب الطويلة أو الأثقل.
• ما يصلحونه:قيود السحب اليدوي، والتوتر غير المتناسق، والأخطاء الناجمة عن التعب.
• ما الذي تبحث عنه:التحكم في سرعة الخط، والكبح، والتوافق مع مراقبة القياس/التوتر، والتثبيت الآمن.

ز) أدوات "الدعم" التي تمنع الكوارث بهدوء

• حاملات أسطوانة الكابلات/التعامل مع البكرة:يمنع مشكلات السحب والطبلة "الهاربة" والتحميل الجانبي.
• أدوات القياس:يساعد على تأكيد طول المسار وتخطيط تباعد الأسطوانة والتدريج.
• استراتيجية التشحيم:ليست "أداة" بالمعنى المعدني، ولكنها واحدة من أكبر مخفضات الاحتكاك التي يمكنك التحكم فيها.

جدول الاختيار السريع

استخدم هذا كمرشح سريع عند المطابقةأدوات سحب الكابلات الكهربائيةلظروف العمل. (نصيحة: إذا لم تكن متأكدًا، فامنح الأولوية للحماية والتحكم في الاحتكاك، حيث يقلل هذان الأمران من إعادة العمل أكثر من غيرهما.)

سير عمل عملي لسحب الكابلات

لا يؤتي شراء الأداة ثماره إلا إذا كان سير العمل منضبطًا. إليك تسلسلًا ملائمًا للميدان يمكنك توحيده عبر أطقم العمل.

الخطوة 1: التخطيط المسبق للسحب (10-20 دقيقة مما يوفر ساعات)

• مسح الطريق:عد الانحناءات، وحدد الزوايا الضيقة، وتأكد من نقاط الدخول/الخروج.
• فحص بيانات الكابل:تأكد من القطر الخارجي، والحد الأدنى لنصف قطر الانحناء، وطريقة السحب (القبضة مقابل سحب الرأس).
• خطة الأسطوانة:تحديد نوع الأسطوانة والتباعد بينها؛ قم بإضافة بكرات زاوية/رأس حيث يُتوقع وجود طفرات احتكاك.
• استراتيجية الخط التجريبي:اختر أسلوب قضيب القناة/الأسماك، ثم قم بالترقية إلى حبل/خط السحب إذا لزم الأمر.
• خطة الحماية:حدد أي حواف حادة أو قواعد خندق خشنة أو انتقالات تحتاج إلى حراس أو أكمام دخول.

الخطوة 2: الإعداد الذي يمنع تلف الكابل

• قم بتثبيت حماية الدخول أولاً:لا "اسحب مرة واحدة وانظر". قم بحماية الحواف قبل أن يلمسها الكابل.
• ضع بكرات عمدا:يؤدي عدد قليل جدًا من البكرات إلى زيادة السحب؛ يؤدي وجود عدد كبير جدًا من البكرات في وضع سيئ إلى زيادة نقاط العطل.
• حافظ على المحاذاة بشكل مستقيم عند الونش/الساحب:يؤدي عدم المحاذاة إلى زيادة الحمل الجانبي والالتواء.
• استخدم المقابض والوصلات المناسبة:تجنب العلاقات المرتجلة التي تركز التوتر.

الخطوة 3: قم بتنفيذ السحب باستخدام شد متحكم فيه

1. ابدأ ببطء:دع الكابل "يستقر" في مسار الأسطوانة قبل زيادة السرعة.
2. زوايا المشاهدة:قم بوضع أحد أفراد الطاقم في كل موقع شديد الخطورة لمراقبة الانحناء والاحتكاك.
3. الحفاظ على التواصل:يمنع بروتوكول التوقف/البطيء/الانطلاق البسيط سوء الفهم تحت الضوضاء والضغط.
4. توقف إذا رأيت تلفًا في السترة:التوقف الآن أرخص من الخطأ لاحقًا.

الخطوة 4: عمليات التحقق ما بعد السحب التي تقلل من عمليات الاسترجاعات

• التفتيش البصري:التحقق من حالة الغلاف عند الزوايا والمداخل والأجزاء الخشنة المعروفة.
• تأكيد التوجيه:تأكد من وضع الكابل بشكل صحيح وأنه لا يتعرض لضغط غير مقصود.
• توثيق الإعداد:تساعد صور وضع الأسطوانة وحماية الدخول في تكرار ما نجح.

ضوابط السلامة والجودة التي تمنع إعادة العمل

إن الوظائف الأكثر أمانًا هي عادةً الوظائف ذات الجودة الأفضل، لأن كلاهما يعتمد على القدرة على التنبؤ والقوى الخاضعة للسيطرة. فيما يلي عناصر تحكم عملية تتناسب مع العمليات اليومية دون إبطاء حركة الطاقم.

التحكم 1: التحقق من تصنيف "الرابط الأضعف".

يحتوي كل نظام سحب على مكون أضعف تصنيفًا (القبضة، والدوران، والحبل، والأسطوانة، ونقطة التثبيت). يحدد هذا المكون الحد الآمن الخاص بك. الشراء من مورد يقدم تقييمات واضحة يقلل من التخمين.

التحكم 2: الانضباط الركنية

الزوايا هي المكان الذي يتصادم فيه الاحتكاك ونصف قطر الانحناء وحماية الكابلات. إذا كانت الميزانيات محدودة، فاستثمر في الحلول الزاوية أولاً. وهذا أيضًا هو المكان الذي يتم فيه سداد الأسطوانات المستقرة والمصنفة بشكل صحيح بسرعة.

التحكم 3: الوعي بالجهد المستحث (عند الاقتضاء)

في بعض بيئات الخطوط والأوتار، يمكن أن تشكل الكهرباء المستحثة خطرًا حقيقيًا. يمكن استخدام كتل التأريض المتخصصة كجزء من خطة التشغيل عندما تتطلب طريقة العمل ذلك - اتبع دائمًا قواعد ومعايير السلامة في موقعك.

ملاحظات المشتريات للمشترين

إذا كنت تشتريأدوات سحب الكابلات الكهربائيةبالنسبة لفريق هندسي، إليك كيفية تقييم الخيارات باستخدام المعايير المهمة في الميدان، وليس فقط في الكتالوج.

اطلب المعلومات التي تقلل المخاطر

• نطاق الحمل والتطبيق المقدر:"ما هو تصنيفه وأين لا ينبغي استخدامه؟"
• تفاصيل المواد والمحامل:تؤثر مادة الأسطوانة على حماية الكابل؛ يؤثر تصميم المحمل على الاحتكاك وطول العمر.
• خيارات التكوين:لا ينبغي أن تكون إعدادات الخط المستقيم مقابل الزاوية مقابل إعدادات الحفرة "مقاسًا واحدًا يناسب الجميع".
• توفر قطع الغيار:خاصة بالنسبة للبكرات والإطارات والمجموعات المتحركة.
• التعبئة والتغليف للوجستيات التصدير:يمنع الضرر قبل أن تصل الأدوات إلى الموقع.

قم بشراء "النظام"، وليس الأداة فقط

أفضل الإعدادات أداءً هي مجموعات متطابقة: قضيب القناة ← خط تجريبي ← حبل سحب ← دوار ← قبضة ← بكرات (مستقيمة + زاوية + مدخل). إذا كان بإمكان أحد الموردين مساعدتك في تحديد مجموعة كاملة لملفات الوظائف الشائعة لديك، فسوف تقلل من حالات عدم التطابق والارتجال في الموقع.

حيث يناسب الشركة المصنعة المتخصصة

إذا كانت مشاريعك تتضمن عمليات تثبيت متكررة تحت الأرض، أو توجيه الخنادق، أو معالجة الكابلات المتعلقة ببناء الخطوط، فقد يكون من المفيد العمل معها شركة مصنعة تغطي فئات أدوات متعددة — لأن إدارة التوافق والتقييمات تصبح أسهل عبر النظام.

على سبيل المثال،شركة نينغبو لينجكاي لمعدات الطاقة الكهربائية المحدودة يقدم مجموعة واسعة من المنتجات تحتأدوات سحب الكابلات الكهربائيةالفئة، بما في ذلك قضبان مجاري الهواء (لإنشاء الخطوط التجريبية)، والبكرات (لتقليل الاحتكاك)، وملحقات السحب/المناولة ذات الصلة - مفيدة عندما تحاول توحيد مجموعات الطاقم الخاصة بك بدلاً من خلط الأجزاء غير المتطابقة من مصادر متعددة.

التعليمات

الوجبات الجاهزة النهائية

الأفضلأدوات سحب الكابلات الكهربائيةلا يقتصر الأمر على "السحب بقوة أكبر" فحسب، بل إنها تقلل الاحتكاك، وتحمي أسطح الكابلات، التحكم في نصف قطر الانحناء ومساعدة الطاقم في الحفاظ على التوتر المستمر. إذا قمت بتوحيد نظام الأدوات حول المسارات الأكثر شيوعًا، سترى عددًا أقل من عمليات السحب المتوقفة، وتلفًا أقل للسترة، وعمليات أقل تكلفة.
