ما هي أدوات تركيب الكابلات تحت الأرض وكيف تعمل على تحسين كفاءة المشروع؟

خلاصة

تتوسع شبكات الطاقة والاتصالات تحت الأرض بسرعة مع سعي المدن إلى إنشاء بنية تحتية أكثر أمانًا وموثوقية ونظافة بصريًا. في قلب هذا التحول هيأدوات تركيب الكابلات تحت الأرض، والتي لا تحدد سرعة البناء فحسب، بل تحدد أيضًا السلامة وطول عمر الكابل وأداء النظام على المدى الطويل. تستكشف هذه المقالة النظام البيئي الكامل لأدوات تركيب الكابلات تحت الأرض، بما في ذلك الاختلافات الموسعة للكلمات الرئيسية مثل أدوات سحب الكابلات تحت الأرض، ومعدات مد الكابلات، وأنظمة قضبان مجاري الهواء، والرافعات، والبكرات، وأجهزة مراقبة التوتر. وبالاعتماد على ممارسات الصناعة والمنطق الهندسي، نشرح كيفية عمل هذه الأدوات، وأين يتم تطبيقها، وكيفية اختيارها بشكل مسؤول بما يتماشى مع معايير EEAT الحديثة. يتم إثراء المناقشة بخبرة التصنيع منشركة نينغبو لينجكاي لمعدات الطاقة الكهربائية المحدودةويركز على القيمة العملية بدلاً من المطالبات الترويجية.

جدول المحتويات

• فهم أدوات تركيب الكابلات تحت الأرض
• لماذا يتطلب التركيب تحت الأرض معدات متخصصة؟
• شرح الكلمات الرئيسية وفئات الأدوات الموسعة
• الأنواع الأساسية لأدوات تركيب الكابلات تحت الأرض
• كيف تعمل هذه الأدوات على تحسين السلامة وسلامة الكابلات
• معايير الاختيار لسيناريوهات المشروع المختلفة
• جدول مقارنة أدوات التثبيت الشائعة
• تطبيقات الصناعة وحالات الاستخدام
• اعتبارات EEAT في تصنيع الأدوات واستخدامها
• الأسئلة المتداولة
• الخلاصة والخطوات التالية

فهم أدوات تركيب الكابلات تحت الأرض

تشير أدوات تركيب الكابلات تحت الأرض إلى مجموعة متخصصة من الأجهزة الميكانيكية والهيدروليكية المصممة لتوجيه وسحب وحماية وشد الكابلات الكهربائية أو كابلات الاتصالات المثبتة تحت مستوى الأرض. على عكس أدوات التوتير العلوية، تعمل الأنظمة تحت الأرض في بيئات محصورة مثل القنوات، والقنوات، والخنادق، والأنفاق.

تم تصميم هذه الأدوات لإدارة الاحتكاك، ونصف قطر الانحناء، وضغط الشد، ودقة المحاذاة. يمكن أن تؤدي الأدوات غير الصحيحة إلى تلف غلاف الكابل، أو فشل العزل، أو الشيخوخة المبكرة، مما يجعل اختيار الأداة قرارًا هندسيًا حاسمًا وليس فكرة لوجستية لاحقة.

لماذا يتطلب التركيب تحت الأرض معدات متخصصة؟

يطرح تركيب الكابلات تحت الأرض تحديات غائبة في الأنظمة الهوائية. يتضمن ذلك مسارات توجيه غير مرئية، ومعاملات احتكاك أعلى، ونقاط وصول محدودة، ومتطلبات أمان أكثر صرامة. تم تصميم أدوات تثبيت الكابلات تحت الأرض خصيصًا لمعالجة هذه المشكلات.

• انخفاض الرؤية وخيارات التصحيح المحدودة بمجرد بدء التثبيت
• ارتفاع الإجهاد الميكانيكي بسبب احتكاك القناة والانحناءات
• زيادة خطر تلف الكابلات المرتبطة بالحرارة والرطوبة
• قواعد أكثر صرامة للسلامة الحضرية والبيئة

شرح الكلمات الرئيسية وفئات الأدوات الموسعة

لفهم نطاق أدوات تركيب الكابلات تحت الأرض بشكل كامل، من المفيد توسيع المصطلحات الشائعة الاستخدام في الصناعة. غالبًا ما تصف هذه الاختلافات الوظيفة بدلاً من المنتجات المنفصلة تمامًا.

• أدوات سحب الكابلات تحت الأرض
• معدات مد الكابلات لأنظمة تحت الأرض
• رافعات الكابلات وآلات السحب
• أنظمة قضبان مجاري الهواء وقضبان القنوات
• بكرات الكابلات لدخول الخنادق والقنوات
• أجهزة التحكم في التوتر ومراقبته

الأنواع الأساسية لأدوات تركيب الكابلات تحت الأرض

• روافع الكابلات– توفير قوة سحب يمكن التحكم فيها للمنشآت لمسافات طويلة
• قضبان القناة– يستخدم لتوجيه الخطوط الإرشادية عبر القنوات قبل سحب الكابلات

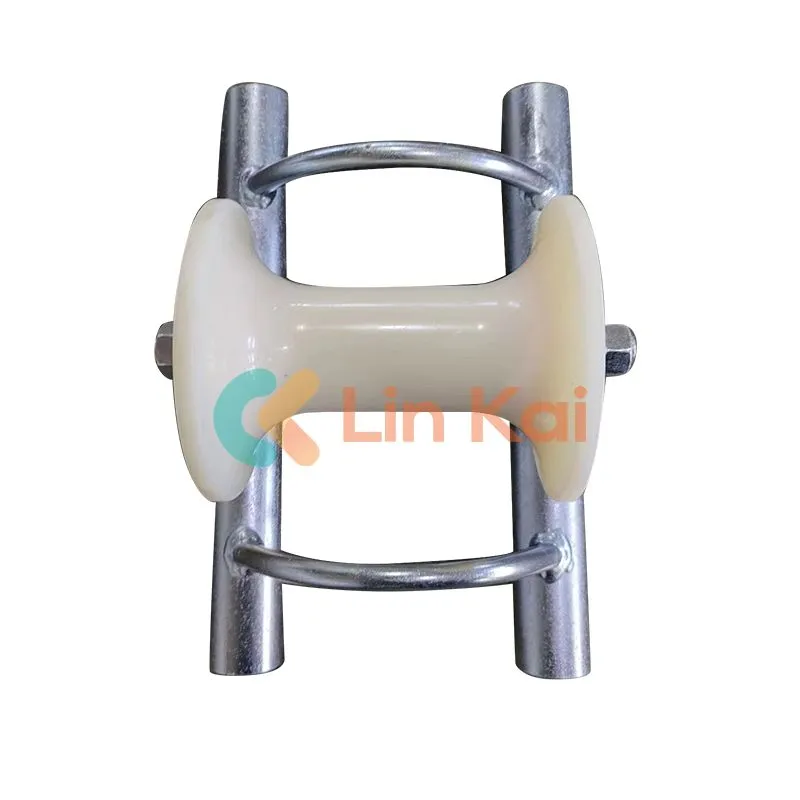

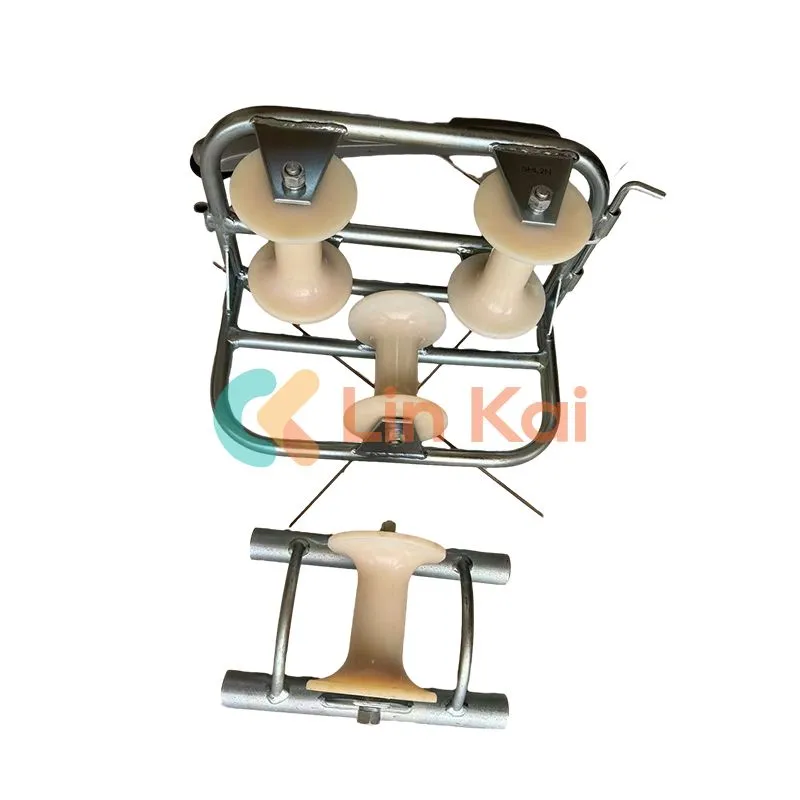

• بكرات الكابلات– تقليل الاحتكاك وحماية أغلفة الكابلات عند نقاط الدخول والخروج
• سحب القبضات– تأمين الكابلات بالتساوي أثناء عمليات السحب المشدودة
• أجهزة قياس التوتر– مراقبة قوة السحب لتجنب تجاوز حدود الكابل

كيف تعمل هذه الأدوات على تحسين السلامة وسلامة الكابلات

• انخفاض التعامل اليدوي يقلل من خطر الإصابة
• التوتر المتحكم فيه يمنع تمدد الموصل
• نصف قطر الانحناء الأمثل يحمي الطبقات العازلة
• يقلل الاحتكاك المنخفض من تراكم الحرارة أثناء السحب

معايير الاختيار لسيناريوهات المشروع المختلفة

• قطر الكابل ووزنه
• طول الطريق وعدد الانحناءات
• مادة القناة وحالة السطح الداخلي
• قيود التركيب في المناطق الحضرية مقابل المناطق الريفية

جدول مقارنة أدوات التثبيت الشائعة

تطبيقات الصناعة وحالات الاستخدام

• شبكات توزيع الطاقة الحضرية
• توصيلات شبكات الطاقة المتجددة
• البنية التحتية للمنشآت الصناعية
• أنظمة الاتصالات والألياف الضوئية

اعتبارات EEAT في تصنيع الأدوات واستخدامها

من منظور EEAT، يجب أن تكون أدوات تركيب الكابلات تحت الأرض مدعومة بخبرة يمكن التحقق منها وعمليات تصنيع شفافة وأداء ميداني مثبت. الشركات المصنعة مثلشركة نينغبو لينجكاي لمعدات الطاقة الكهربائية المحدودةمواءمة تصميم المنتج مع معايير التثبيت الدولية والمتطلبات الهندسية الواقعية.

الأسئلة المتداولة

ما الذي يحدد قوة السحب المناسبة للكابلات تحت الأرض؟

تعتمد قوة السحب على وزن الكابل وطول القناة ومعامل الاحتكاك وعدد الانحناءات ونصف قطرها. في الممارسة العملية، يستخدم المثبتون مراقبة التوتر بالإضافة إلى حسابات المسار للحفاظ على سحب الأحمال ضمن الحدود المسموح بها من قبل الشركة المصنعة للكابل.

كيف أختار بين الونش الكابستاني والرافعة الأسطوانية؟

غالبًا ما يُفضل الونش الكابستاني عندما تحتاج إلى سحب مستمر مع تحكم جيد والقدرة على إدارة عمليات السحب الطويلة باستخدام حلقة حبل نظام. تعتبر الروافع الأسطوانية شائعة عندما تريد تخزين خط السحب على الأسطوانة نفسها. يجب أن يأخذ قرارك في الاعتبار تخطيط الموقع، وطول السحب، احتياجات إدارة الخط، وكيف تخطط للسيطرة على التوتر.

هل أحتاج حقًا إلى قضيب مجاري أم يمكنني فقط صيد الخيط عبر القناة؟

بالنسبة للقنوات القصيرة والنظيفة والمستقيمة، قد يكون الصيد اليدوي مفيدًا. لكن قضيب القناة (نظام قضبان القناة) أكثر موثوقية لفترة أطول مسارات أو قنوات قديمة أو مسارات ذات انحناءات متعددة. فهو يقلل من حالات التجربة والخطأ، ويقلل من وقت العمل، ويساعد على تجنب الأضرار الناجمة عن السحب المرتجل.

ما الفرق بين مقابض سحب الكابلات والجوارب الشبكية والموصلات الدوارة؟

تعمل مقابض السحب (الجوارب الشبكية) على توزيع الحمل على جزء أطول من غلاف الكابل لتقليل الضغط الموضعي. توجد موصلات دوارة بين خط السحب والمقبض لتقليل الالتواء، وهو أمر مهم عند السحب خلال الانحناءات أو عندما يمكن أن يدور الحبل. عند استخدامها معًا، يمكنها الحماية كل من سلامة الكابل وجودة التثبيت.

كيف يمكن لبكرات الكابلات أن تمنع تلف الكابلات عند نقاط دخول مجاري الهواء؟

تعتبر نقاط الدخول مناطق عالية الخطورة لأن الكابل ينتقل من المساحة الحرة إلى قناة محصورة. تعمل البكرات على توجيه الكابل بسلاسة وتقليل السترة التآكل، والحفاظ على نصف قطر انحناء أكثر أمانًا. يعد هذا مهمًا بشكل خاص للكابلات ذات الجهد المتوسط/الجهد العالي الثقيلة أو عندما يتحول المسار فورًا بعد الدخول.

متى يجب أن أستخدم مواد التشحيم وما هو النوع المناسب؟

يتم استخدام مواد التشحيم بشكل شائع عندما يُتوقع أن يكون الاحتكاك مرتفعًا: تمديدات مجاري طويلة، أو انحناءات متعددة، أو الأجزاء الداخلية للقناة الخشنة، أو أقطار الكابلات الأكبر. استخدم مادة تشحيم سحب معتمدة للكابلات ومتوافقة مع مواد غلاف الكابل والمتطلبات البيئية المحلية. تجنب مواد التشحيم "العامة" التي يمكن أن تتحلل السترات أو تترك بقايا.

كيف يمكنني تقدير الاحتكاك والتوتر قبل بدء السحب؟

يتضمن تقييم ما قبل السحب عادةً رسم خرائط الطريق، وحساب الانحناءات، وفحص القناة، وطريقة تقدير التوتر (غالبًا ما تعتمد على وزن الكابل، افتراضات الاحتكاك ومضاعفات الانحناء). بالنسبة لعمليات السحب ذات المخاطر العالية، يمكن للفرق دمج هذه التقديرات مع قياس التوتر في الوقت الحقيقي أثناء التثبيت للتحقق من صحة الافتراضات ومنع التحميل الزائد.

ما هي الأدوات التي تساعد في الحفاظ على الحد الأدنى من نصف قطر الانحناء أثناء التثبيت؟

يتم حماية نصف قطر الانحناء من خلال الاختيار الصحيح للأسطوانة، وبكرات الزاوية حيث تحدث تغيرات في الاتجاه، وطرق السحب التي يتم التحكم فيها والتي تتجنب المفاجئة الهزات. بالنسبة للكابلات الحساسة، قد يضيف القائمون على التركيب أدلة نصف قطرية أو يستخدمون حزمًا مصممة للحفاظ على نصف قطر أكبر، مما يقلل من خطر الموصل الداخلي و أضرار العزل.

كيف أعرف إذا كانت القناة نظيفة قبل سحب الكابل؟

تتضمن الخطوات الشائعة قضبان القناة، وسحب الشياق (لتأكيد الخلوص الداخلي)، واستخدام خط سحب الاختبار. في البيئات الصعبة، يمكن للفرق استخدم أدوات فحص مجاري الهواء مثل كاميرات القناة. يعد التأكد من حالة القناة مبكرًا أحد أبسط الطرق لمنع توقف السحب في منتصف الطريق وتلف الكابل.

ما هو "الخط التجريبي" وما أهميته؟

الخط التجريبي هو الخط الأولي خفيف الوزن الذي يتم وضعه عبر قناة لإنشاء مسار لحبال سحب أقوى، وفي النهاية الكابل نفسه. مجموعة جيدة يقلل الخط التجريبي من عدم اليقين في التثبيت، ويسمح بعمليات سحب مرحلية، ويساعد في الحفاظ على التحكم في سحب الكابل النهائي وإمكانية التنبؤ به.

كيف يمكنني تقليل خطر التواء الكابل أو "فك المفتاح" أثناء السحب؟

يتم تقليل مخاطر الالتواء باستخدام الموصلات الدوارة، والحفاظ على محاذاة حبل السحب، وإدارة الدفع بشكل صحيح، ومنع دوران الحبل. سحب متحكم فيه السرعة مهمة أيضًا. إذا تم تجاهل الالتواء، فإنه يمكن أن يترجم إلى ضغوط داخلية ومشاكل محتملة في الأداء على المدى الطويل.

ما هي أدوات تثبيت الكابلات تحت الأرض الأكثر أهمية لعمليات السحب لمسافات طويلة؟

بالنسبة للعمل لمسافات طويلة، يتضمن النظام الأساسي عادةً رافعة ذات حجم مناسب، ومراقبة شد معايرة، وحبل سحب عالي الجودة، ومقابض ودوارات صحيحة، وأدوات إدارة الاحتكاك مثل البكرات ومواد التشحيم. تستفيد العديد من المشاريع أيضًا من ممارسات تخطيط المسار وعمليات السحب المرحلية للحفاظ على الأحمال ضمن الحدود الآمنة.

ما هي الوثائق التي يجب أن يقدمها مورد الأدوات ذو السمعة الطيبة؟

ابحث عن المواصفات الواضحة (الأحمال المقدرة والمواد والأبعاد) وتعليمات التشغيل وإرشادات الصيانة ومعلومات ضمان الجودة. الشركات المصنعة مثلشركة نينغبو لينجكاي لمعدات الطاقة الكهربائية المحدودةعادةً ما يتم دعم الأدوات بالوثائق الفنية التي تساعد المقاولين على اختيار المعدات واستخدامها بشكل مسؤول، وهو ما يتوافق بشكل جيد مع توقعات EEAT فيما يتعلق بالشفافية والخبرة.

كيف يمكنني صيانة أدوات تركيب الكابلات الأرضية لإطالة عمر الخدمة؟

تتضمن الصيانة الأساسية التنظيف بعد الاستخدام (خاصة بقايا مواد التشحيم)، وفحص البكرات للتأكد من دورانها بسلاسة، وفحص المقابض بحثًا عن الخيوط المكسورة، والتحقق من الونش المكونات وأنظمة الكبح، وتخزين الأدوات جافة لمنع التآكل. تعمل عمليات الفحص الروتينية أيضًا على تقليل مخاطر الفشل في العمليات ذات الأحمال العالية.

هل من الممكن إعادة استخدام حبال السحب والمقابض بشكل آمن؟

في كثير من الأحيان نعم، ولكن فقط بعد الفحص. يجب فحص الحبال بحثًا عن التآكل أو الأجزاء المسطحة أو التلوث أو الألياف المكسورة. يجب فحص المقابض بحثًا عن الأضرار و دقة الإعداد. يجب أن تتبع سياسات إعادة الاستخدام إرشادات الشركة المصنعة وبروتوكولات السلامة في موقع العمل، خاصة عند سحب الكابلات الأثقل أو ذات الجهد العالي.

الخلاصة والخطوات التالية

تعد أدوات تركيب الكابلات تحت الأرض ضرورية لمشاريع البنية التحتية الحديثة، مما يؤثر على الكفاءة والسلامة والموثوقية على المدى الطويل. يؤدي اختيار الأدوات والشركاء المناسبين إلى تقليل المخاطر التشغيلية بشكل كبير.

إذا كنت تقوم بتقييم معدات لمشاريع الكابلات تحت الأرض أو تحتاج إلى إرشادات فنية مخصصة،اتصل بنالمناقشة الحلول المصممة لظروف التثبيت الحقيقية.
